Fahrrad-Generator

Über 400 Watt Leistung dank Supermagneten!
Autor: Filip Meier, Zürich, Schweiz
Online seit: 21.02.2011, Anzahl Besuche: 97716
0
Unsere Kundenanwendung Hometrainer-Generator aus dem Jahr 2008 zeigt einen Fahrrad-Generator, ohne bauliche Details zu geben. Herr Meier hat diese Idee wieder aufgegriffen. Im Rahmen seiner Maturitätsarbeit erstellte er eine detaillierte Anleitung, die er uns hier freundlicherweise zum Download zur Verfügung stellt (siehe PDF).
Herr Meier nennt seine Arbeit einen Axial Flux Alternator (Drehstromgenerator). Bei Tests mit verschiedenen Halogenlampen konnte er mit dem Generator bis zu 550 Watt Leistung generieren.
Die verwendeten Supermagnete sind 32 Quadermagnete des Typs Q-20-20-10-N.

Fotos aus der Werkstatt:

Benötigte Materialien und Werkzeuge
Benötigte Materialien und Werkzeuge

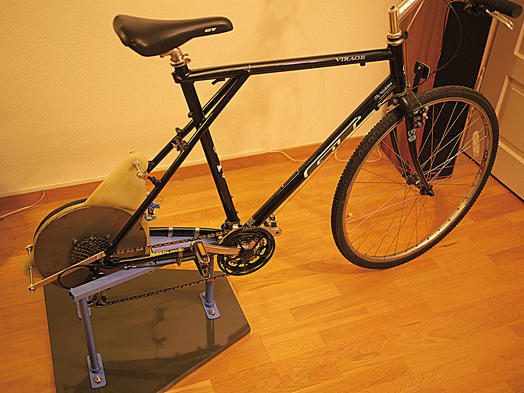

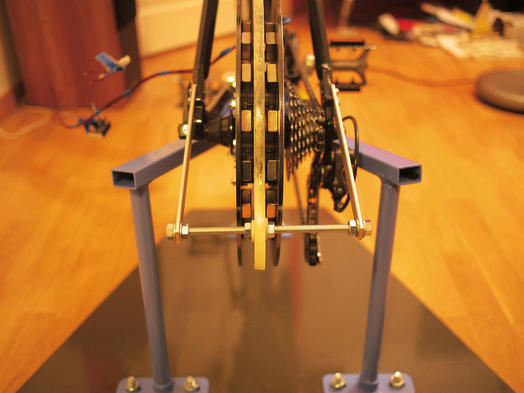

Ein 24-Gang- wurde aufgebockt und zum Generator umfunktioniert
Ein 24-Gang-Fahrrad wurde aufgebockt und zum Generator umfunktioniert

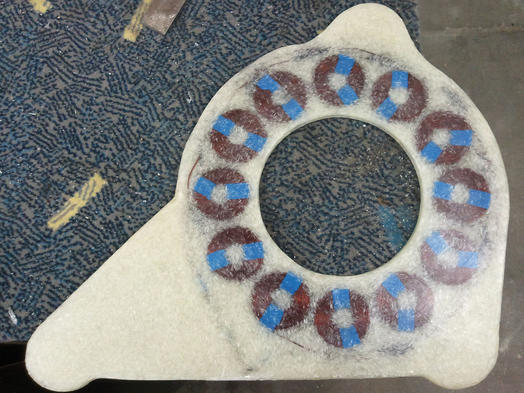

Der Stator: 12 in Epoxidharz eingebettete Spulen, dreiphasig angeordnet
Der Stator: 12 in Epoxidharz eingebettete Spulen, dreiphasig angeordnet

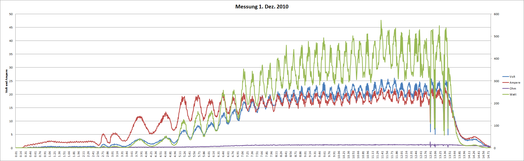

Messungen beim Betrieb von Halogenlampen mit dem Generator:

grün: Watt
blau: Volt
rot: Ampère
violett: Ohm
Zahlenwerte: 0${dec}01 - 14${dec}71 Sekunden auf der x-Achse, 0 - 50 Volt resp. Ampère auf der y-Achse links, 0-600 Watt auf der y-Achse rechts.
grün: Watt
blau: Volt
rot: Ampère
violett: Ohm
Zahlenwerte: 0,01 - 14,71 Sekunden auf der x-Achse, 0 - 50 Volt resp. Ampère auf der y-Achse links, 0-600 Watt auf der y-Achse rechts.

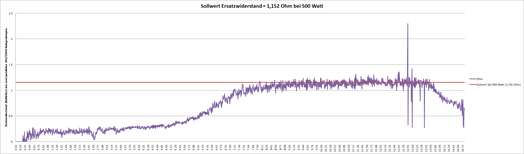

Sollwert Ersatzwiderstand = 1${dec}152 Ohm bei 500 Watt
Zahlenwerte: 0${dec}01 - 14${dec}71 Sekunden auf der x-Achse, 0 - 2${dec}5 Ohm Ersatzwiderstand auf der y-Achse
Sollwert Ersatzwiderstand = 1,152 Ohm bei 500 Watt
Zahlenwerte: 0,01 - 14,71 Sekunden auf der x-Achse, 0 - 2,5 Ohm Ersatzwiderstand auf der y-Achse
